Опис

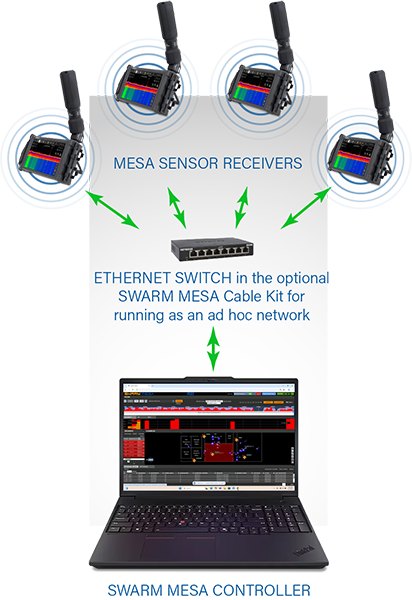

SWARM MESA® – це апаратно-програмний комплекс для стаціонарного моніторингу, що об’єднує декілька портативних аналізаторів спектра MESA® у мережу під управлінням програмного контролера SWARM. Система призначена для безперервного моніторингу радіочастотного (РЧ) середовища та мереж Wi-Fi на об’єктах з метою виявлення та локалізації відомих, невідомих та несанкціонованих джерел випромінювання.
Принцип роботи та експлуатаційні параметри
Система виконує збір даних протягом визначених циклів, забезпечуючи виявлення, реєстрацію, журналювання та аналіз РЧ/Wi-Fi активності в цільових зонах. Комплекс фіксує час та місце виникнення РЧ подій, а також генерує апаратні та програмні сповіщення під час фіксації передач. Аналізатори MESA® можуть використовуватися автономно для сканування простору, перехоплення даних та фізичної локалізації джерел випромінювання.

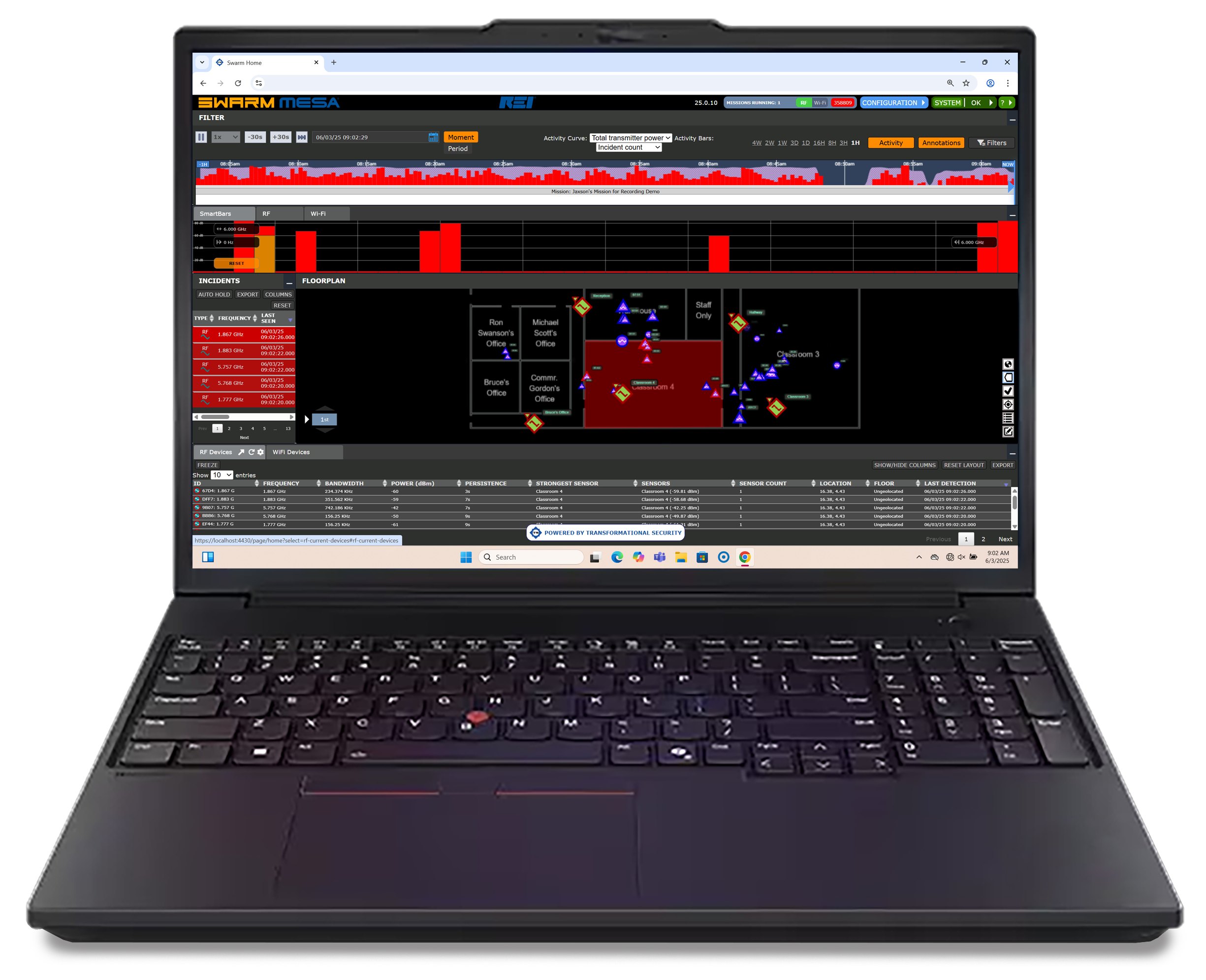

Програмне забезпечення SWARM попередньо встановлено на портативний комп’ютер (контролер), який обробляє дані з підключених вузлів. Апаратна частина комплектується в спеціалізовані жорсткі транспортувальні кейси.
Функціональні характеристики
- Безперервний моніторинг РЧ та Wi-Fi середовища у режимі 24/7.
- Модульна архітектура, адаптивна до конфігурації цільового об’єкта.
- Геолокація джерел випромінювання у приміщеннях та на відкритій місцевості.

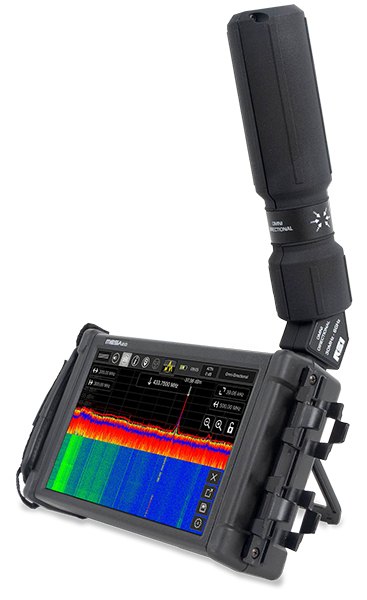

- Швидкість сканування одного пристрою MESA: 200 ГГц/с (33 цикли сканування смуги 6 ГГц за секунду).

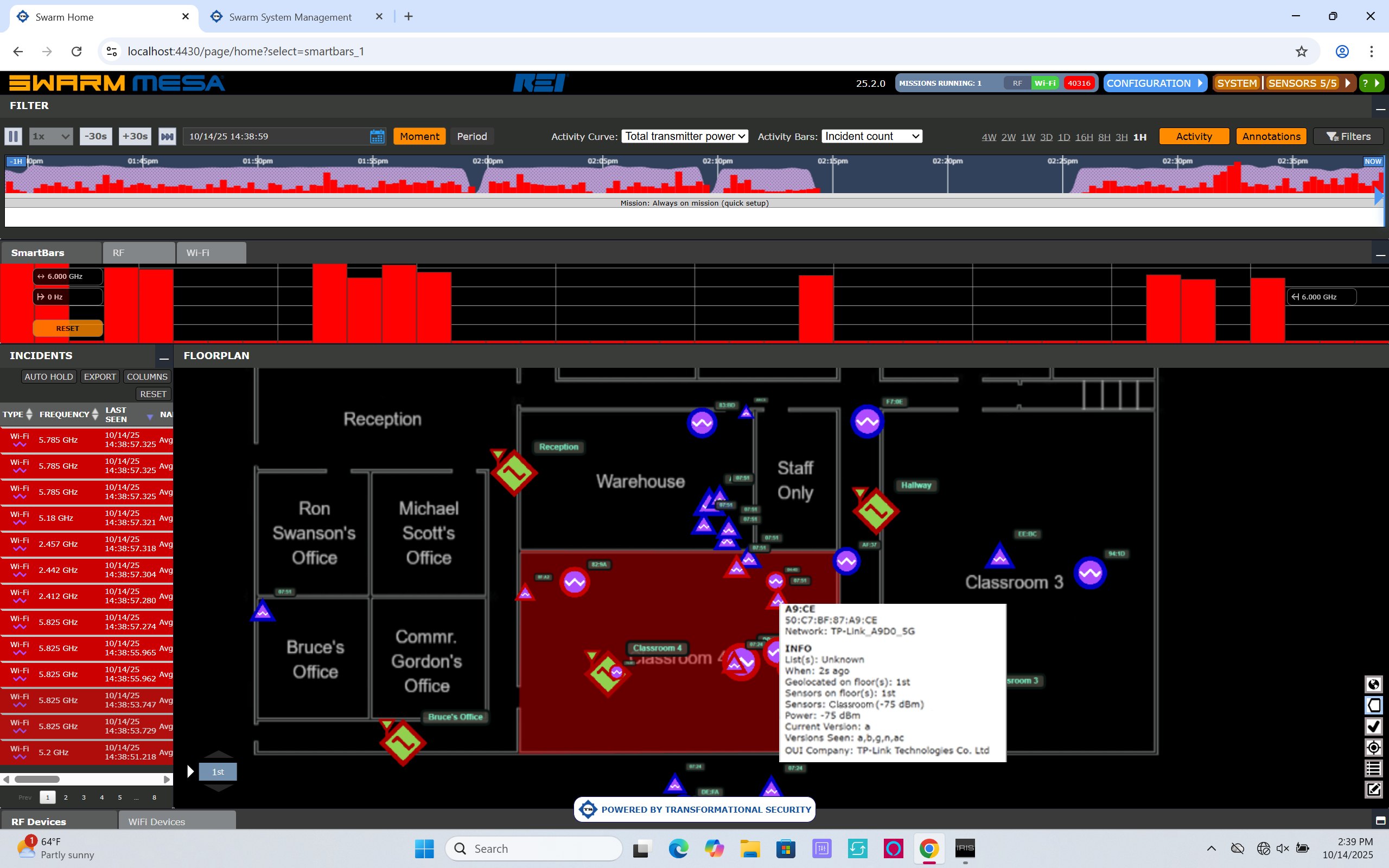

- Локалізація сигналів із побудовою теплових карт простору.
- Апаратна та програмна класифікація сигналів.
- Безперервна реєстрація подій, ведення журналів даних та їхній автоматизований або ручний аналіз.
- Можливість планування розкладу моніторингу (Mission scheduling).
- Генерація системних попереджень та сповіщень.
- Можливість використання окремих вузлів (MESA) для фізичного пеленгування.
- Інтеграція в багаторівневу стратегію технічного захисту інформації (TSCM).
- Масштабованість системи (додавання нових вузлів моніторингу).
Сфери застосування
- Технічний захист інформації (TSCM) – виявлення РЧ/Wi-Fi засобів негласного зняття інформації.
- Контроль радіоелектронної обстановки в режимних приміщеннях та на об’єктах критичної інфраструктури.
- Виявлення несанкціонованої активності стільникових та бездротових мереж.
- Моніторинг загроз та запобігання витоку даних через несанкціоновані пристрої Інтернету речей (IoT).
- Аналіз спектра та пошук джерел радіозавад на промислових об’єктах (електростанції, трубопроводи, нафтопереробні комплекси).
- Забезпечення технічної безпеки керівного складу.
Специфікація
| Комплектувальний виріб / Параметр | Технічні характеристики |
|---|---|
| Портативний комп’ютер (Контролер) | ОС: Windows 11 Pro Габарити: 36 x 25 x 2 см Вага: 1.82 кг Блок живлення: 135 Вт USB-C Slim (3-pin) |
| Аналізатори спектра MESA® (4 од.) | Параметри згідно зі специфікацією MESA® 2.0 |
| Фіксовані всеспрямовані антени (4 од.) | Діапазон робочих частот: 30 МГц – 6 ГГц Тип конектора: QMA |
| Акумуляторні батареї Li-ion (4 од.) | Напруга: 10.8 В Ємність: 3350 мАг Енергоємність: 36.20 Вт·год |
| Блоки живлення (4 од.) | Вихідні параметри: 15 В, 3 А (комплектуються міжнародними перехідниками) |
| Транспортувальний кейс | Матеріал: жорсткий пластик із ложементом зі спіненого матеріалу Габарити: 56 x 36 x 23 см Вага в зборі: 14 кг |
| Опціональне обладнання | Додаткові антени (запитуються окремо) |

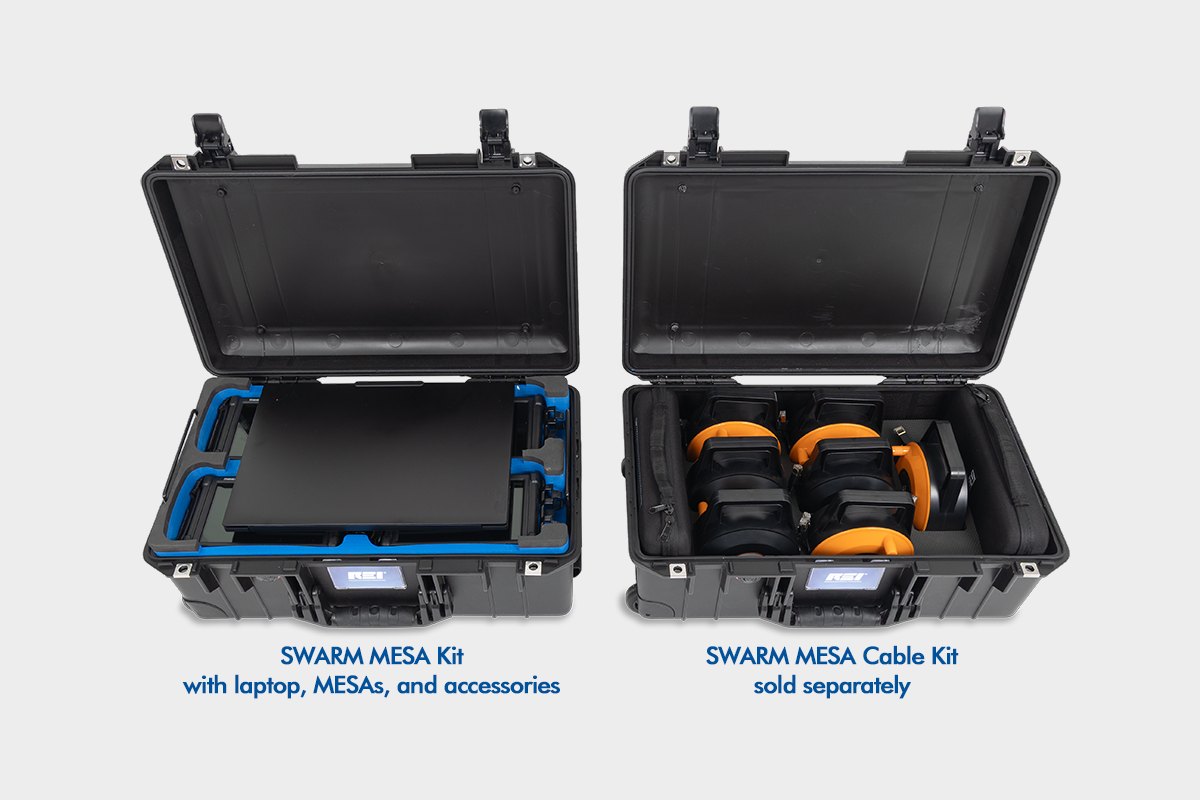

Комплектація
| Найменування | Кількість |
|---|---|
| Базовий комплект (SWARM MESA® Kit) | |
| Портативний комп’ютер зі встановленим ПЗ SWARM | 1 шт. |
| Аналізатор спектра MESA® 2.0 | 4 шт. |
| Фіксована всеспрямована антена | 4 шт. |
| Акумуляторна батарея Li-ion | 4 шт. |
| Блок живлення для MESA® | 4 шт. |
| Патч-корд (кабель комутаційний) | 6 шт. |
| Wi-Fi USB-адаптер | 5 шт. |
| Жорсткий транспортувальний кейс | 1 шт. |
| Комплект кабелів (SWARM MESA® Cable Kit) | |
| Гігабітний Ethernet-комутатор | 1 шт. |
| Ethernet-кабель типу “рулетка” (15 м) | 7 шт. |
| Жорсткий транспортувальний кейс | 1 шт. |
