ціна за запитом
Опис

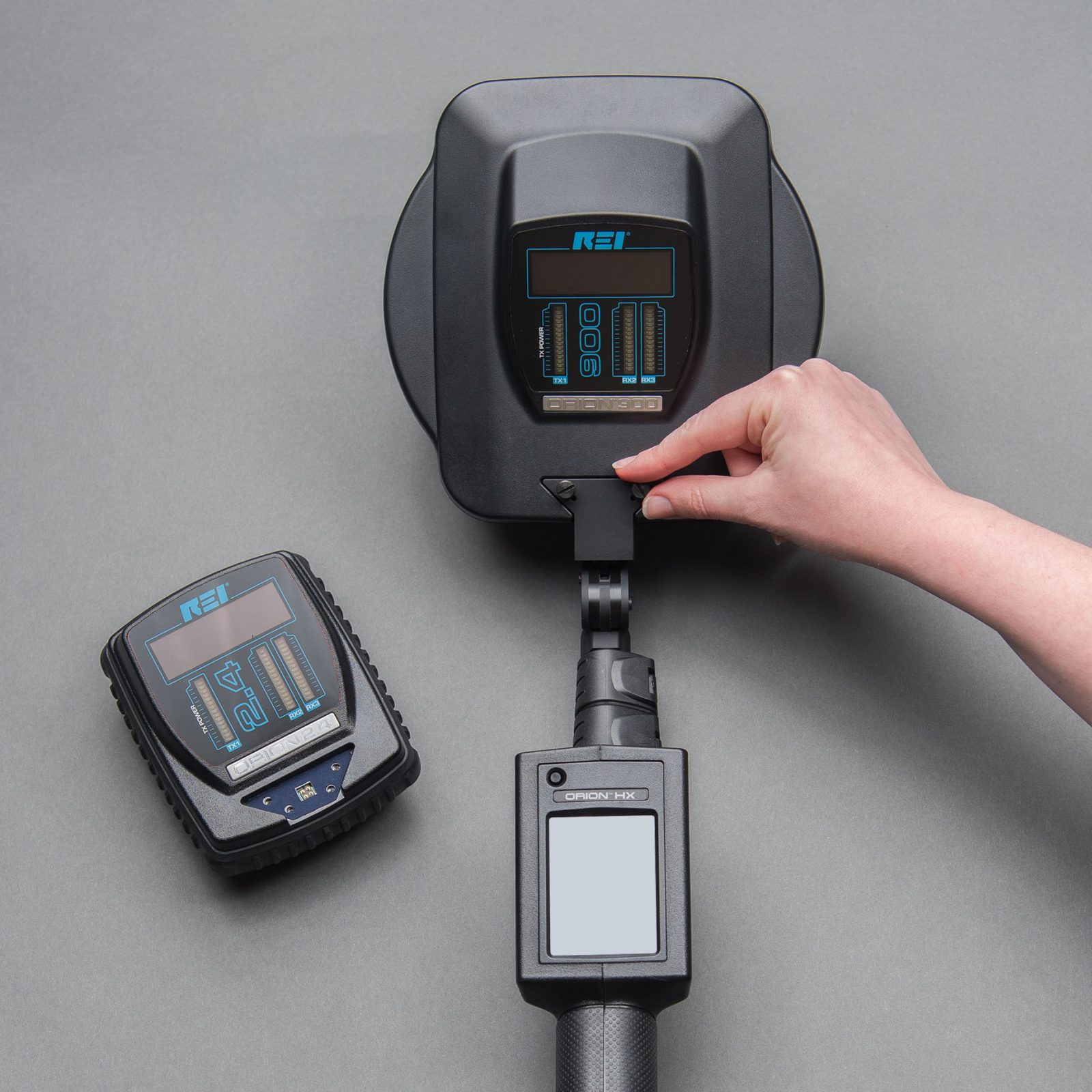

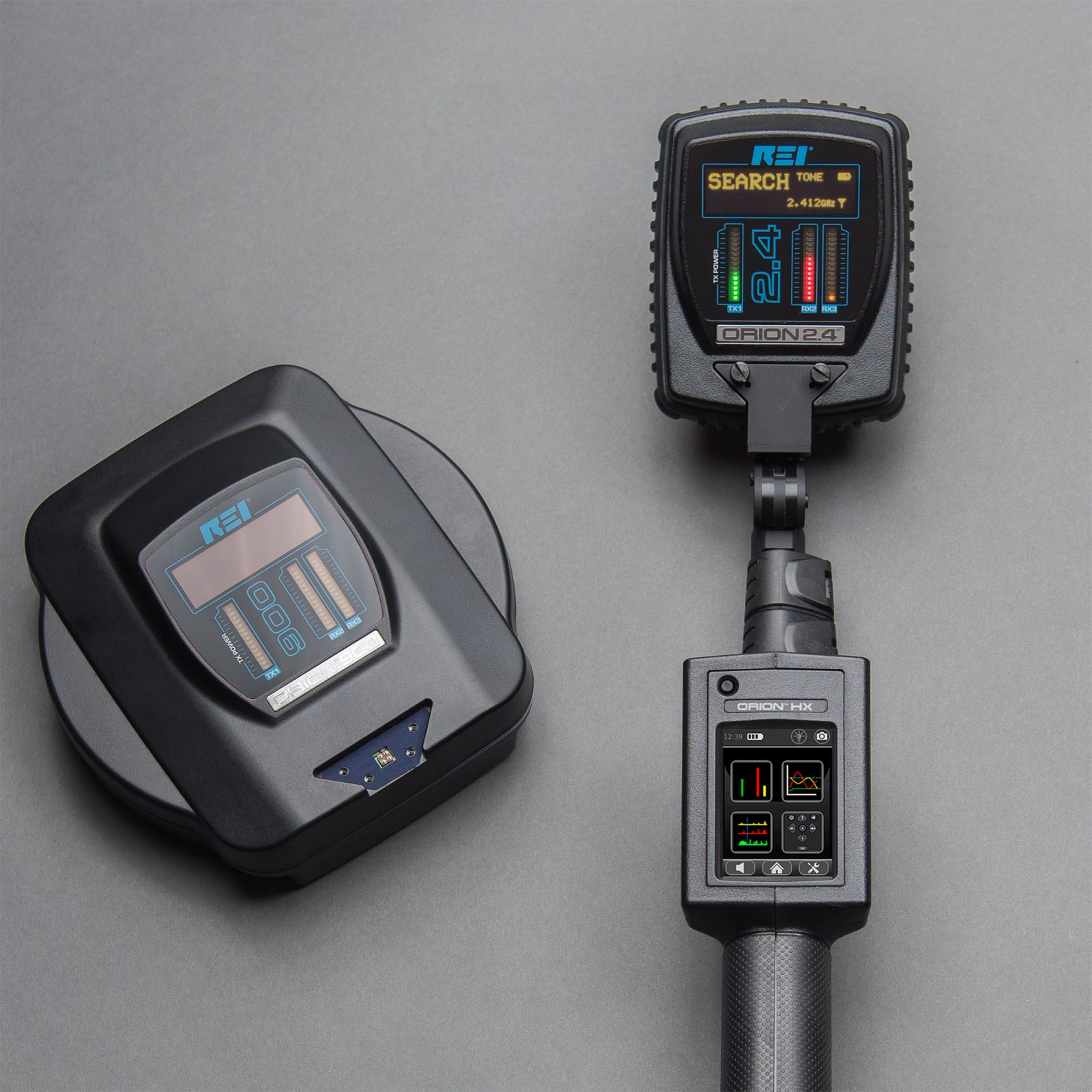

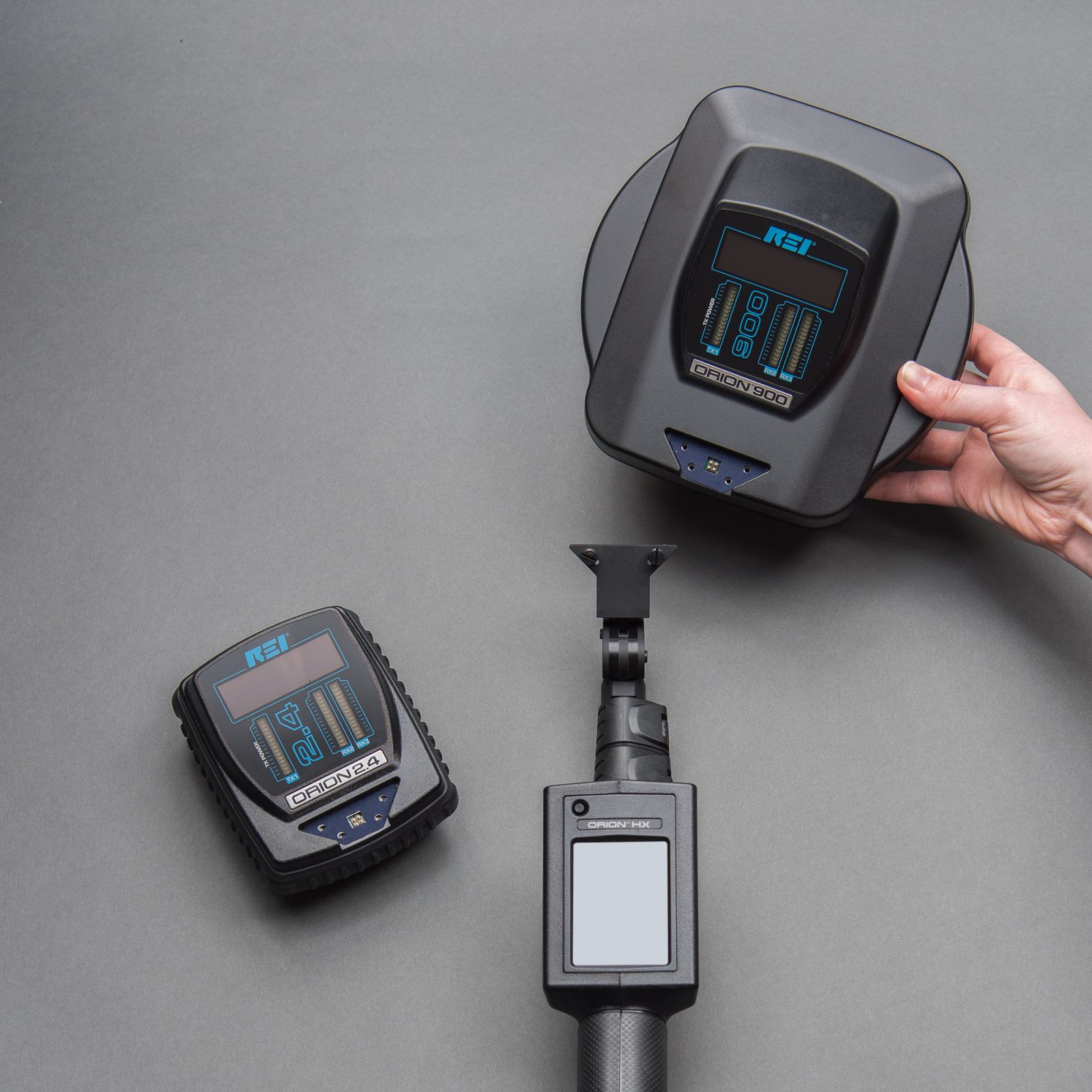

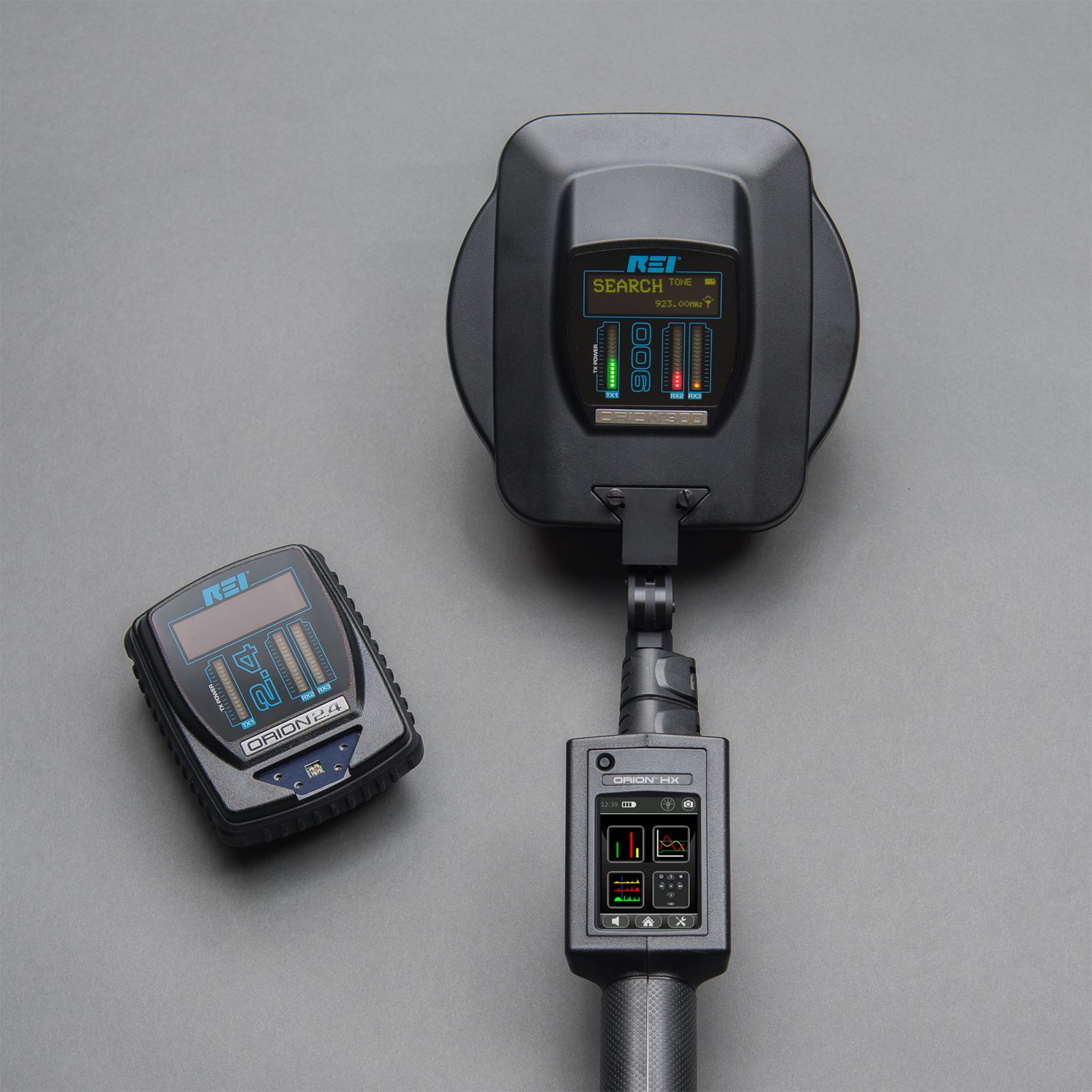

ORION HX Deluxe – це портативний нелінійний локатор (NLJD), оснащений змінними антенними модулями на 2.4 ГГц та 900 МГц. Апаратний комплекс призначений для просторового сканування з метою виявлення електронних напівпровідникових компонентів незалежно від їхнього робочого стану (увімкнені/вимкнені). Антенний модуль 2.4 ГГц призначений для локалізації малогабаритних сучасних схем у стандартних приміщеннях. Антенний модуль 900 МГц застосовується для виявлення електронних компонентів крізь матеріали високої щільності. Заміна антенних модулів виконується механічно за допомогою фіксаторів.
Функціональні характеристики
- Передавальний сигнал із цифровою модуляцією (імпульсний, цифровий розширений спектр).
- Корельований відгук за 2-ю та 3-ю гармоніками.
- Регульований коефіцієнт підсилення DSP (цифрового сигнального процесора).
- Гістограма для безперервного відображення історії гармонійного відгуку та параметрів потужності.
- Режим Spectrum View для візуалізації спектрограм 2-ї та 3-ї гармонік у декількох варіантах відображення.
- Сенсорний дисплей із відображенням повного РЧ-спектра для частот передавання, 2-ї або 3-ї гармонік.
- Ширина смуги пропускання передавального сигналу 1.25 МГц для оптимізації чутливості.
- Звукова та вібраційна (тактильна) сигналізація при перевищенні заданих порогів рівня сигналу.
- Дублюючий дисплей на антенному модулі та світлодіодне підсвічування зони сканування для роботи в умовах низької освітленості.
- Інтегрована телескопічна штанга без зовнішніх кабельних з’єднань.
- Антени з круговою поляризацією для мінімізації впливу просторової орієнтації цілі на ймовірність виявлення.
Сфери застосування
- Технічний захист інформації (TSCM) та контрспостереження.
- Виявлення нелінійних переходів та локалізація прихованої електроніки.
- Пошук електронної контрабанди.
- Виявлення засобів негласного зняття інформації та систем електронного спостереження.
Специфікація
| Вузол / Параметр | Технічні показники |
|---|---|
| Передавач | |
| Потужність (антена 2.4 ГГц) | 3.3 Вт (G-модель: 6.6 Вт) |
| Потужність (антена 900 МГц) | 1.4 Вт (G-модель: 3.2 Вт) |
| Керування потужністю | Ручне або автоматичне |
| Діапазон частот (антена 2.4 ГГц) | 2.404 ГГц – 2.472 ГГц |
| Діапазон частот (антена 900 МГц) | 905 – 925 МГц (G-модель: 840 – 960 МГц) |
| Канали передавання | Ручний або автоматичний вибір, >60 доступних каналів |
| Модуляція | Імпульсна, цифровий розширений спектр, смуга 1.25 МГц |
| Приймач | |
| Тип прийому | Одночасний прийом 2-ї та 3-ї гармонік (з цифровою кореляцією) |
| Частоти прийому (антена 2.4 ГГц) | 2-га гармоніка: 4.808 ГГц – 4.944 ГГц 3-тя гармоніка: 7.212 ГГц – 7.416 ГГц |
| Частоти прийому (антена 900 МГц) | 2-га гармоніка: 1810 – 1850 МГц (G-модель: 1680 – 1920 МГц) 3-тя гармоніка: 2715 – 2775 МГц (G-модель: 2520 – 2880 МГц) |
| Чутливість (антена 2.4 ГГц) | -140 дБм (для обох гармонік) |
| Чутливість (антена 900 МГц) | -130 дБм (для обох гармонік) |
| Дисплей | |
| Основний модуль керування | 2.7-дюймовий сенсорний екран на руків’ї |
| Модуль на антені | Гістограма рівня потужності передавача, рівнів 2-ї та 3-ї гармонік. Індикація режиму роботи, заряду батареї, підсилення DSP |
| Масо-габаритні показники (Механіка) | |
| Довжина розсувної штанги | 40.6 – 129.5 см |
| Повна довжина в розкладеному стані | 147 см |
| Габарити пристрою (з антеною 2.4 ГГц) | 57 x 10 x 9 см |
| Габарити пристрою (з антеною 900 МГц) | 63.5 x 18.5 x 9 см |
| Вага пристрою з батареєю (антена 2.4 ГГц) | 1.4 кг |
| Вага пристрою з батареєю (антена 900 МГц) | 1.6 кг |
| Габарити транспортувального кейса | 15.9 x 37.8 x 47.0 см |
| Вага кейса з обладнанням | 6.4 кг |
| Клас захисту сенсорного дисплея (IP) | IP63 |
| Живлення | |
| Вхідна напруга змінного струму | 100-240 В, 50-60 Гц |
| Батареї | Li-ion, модель RRC2040 (2 шт. у комплекті) |
| Час автономної роботи | >4 годин на одну батарею (типове значення) |
| Час заряджання | 2.5 години на одну батарею |
| Температурні режими | |
| Робоча температура | -10°C … +50°C |
| Температура заряджання батареї | +5°C … +37°C |
| Температура зберігання | -20°C … +60°C (зберігання при температурі вище 40°C призводить до деградації батареї та OLED-дисплея) |
Аксесуари та комплектовання
| Найменування | Опис / Характеристики |
|---|---|
| Літій-іонна акумуляторна батарея (Part Number: R-00001) | Ємність: 2950 мА·год. Сумісність: нелінійні локатори серії ORION, відеокамери VPC 2.0 та VPC 2.0 Deluxe. |
| Інтелектуальний зарядний пристрій (Smart Battery Charger) | Призначений для заряджання Li-ion батарей. Сумісність із батареями для аналізаторів спектра OSCOR, аналізатора ліній TALAN 3.0, локаторів ORION та камер VPC 2.0. |
